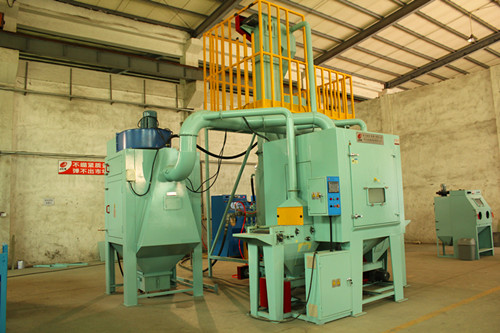

吉川硅料自动加压喷砂机
控制系统包括一套西门子 的plc 和一个手持式可以移动的带触摸屏输入单元。可移动的输入单元用于喷砂程序储存、喷砂参数输入更改及错误信息报告。所有相关的参数象砂料量、喷砂压力、气体消耗量、垂直轴的开始停止位置、喷砂数量
咨询热线：021-59517556
立即采购
|
|
一 工件描述 工件型号：硅料、边皮料 喷砂区域：外表面 工件尺寸：350mm*250mm*50mm 产品材质：多晶硅 工件重量： <60kg 工件喷砂前状态： 干燥 清理方法: 喷砂 清理目的：清理硅料外表面杂质。 1.喷砂室体 2.砂料的回收 3 .砂料的分选 4.喷咀装置 5.输送系统 6.除尘器 7.控制系统 8.安全装置
四 喷砂室 喷砂室体能有效防止砂料及粉尘外泄，喷砂室体由冷轧钢板焊接而成，外表面喷塑，内表面贴耐磨胶皮防护，可以有效的保护室内的使用寿命。
五 砂料的回收 喷砂后的砂料及粉尘通过风力循环送至储砂斗。主回砂管由特制的高耐磨无缝钢管制作而成，管内衬托高耐磨的硅胶板，可以保护管道的磨损。回收方式采用上进风，下抽的形式，有效的把砂料回收到储砂斗内，回收效率可达到到99%。
六 砂料分选 通过回收上来的砂料进入砂料循环系统，该砂料循环系统配备了风选装置，通过风选装置，破损的砂料及粉尘被分离出来，风选的风量大小可以调整。通过风选后的砂料进入到喷砂仓中，粉尘被分离出去，进入到除尘器中。该分选方式是采用重心、高速旋转的方式。 有螺丝固定。维护门能让操作者便利地进出室体更换工装夹具。 工件进入工作位置后，所有的喷咀移都由摆动电机摆动，方便工件喷砂的均匀性。
八 输送系统 采用转盘自动输送系统，输送驱动电机采用变频调整，以满足客户的工艺需求。转盘自动输送进出、自动旋转。
九 除尘系统 该设备配备了一台干式除尘器，用于清理喷砂过程形成的粉尘，除 尘器安装于喷砂室体旁边。 该除尘器为虑筒式除尘器，压缩空气通过脉冲阀控制通过虑筒。 经除尘器后洁净的气体通过换气扇及消音器直接排出。 粉尘经过闸阀落入到底部仓而排到废料箱。
十 控制系统 控制系统包括一套西门子 的plc 和一个手持式可以移动的带触摸屏输入单元。可移动的输入单元用于喷砂程序储存、喷砂参数输入更改及错误信息报告。所有相关的参数象砂料量、喷砂压力、气体消耗量、垂直轴的开始停止位置、喷砂数量、喷砂时间、喷咀位置状态等都将被储存并进而控制喷砂过程。如果这些参数中某个出现异常，喷砂过程将自动停止且相关的错误信息会被清晰的显示出来。 可移动的输入单元通过一个很长的通信电缆连接到设备控制盒。该移动单元配备了彩色触摸屏，所以不需要键盘输送，同时为防止灰尘，为操作者准备了一个特殊的罩子保护该移动输入单元。
十一：使用该设备公司 徐州协鑫硅材料有限公司 镇江荣德新能源有限公司 环太硅科技有限公司 尚德太阳能有限公司 江西旭阳雷迪股份有限公司 晶海洋连云港有限公司 有意者请联系：上海吉川机械科技有限公司 市场部 周经理 13816599422 邮 箱：jck0794@163.com 网址：http://www.jichuanjx.com
|
