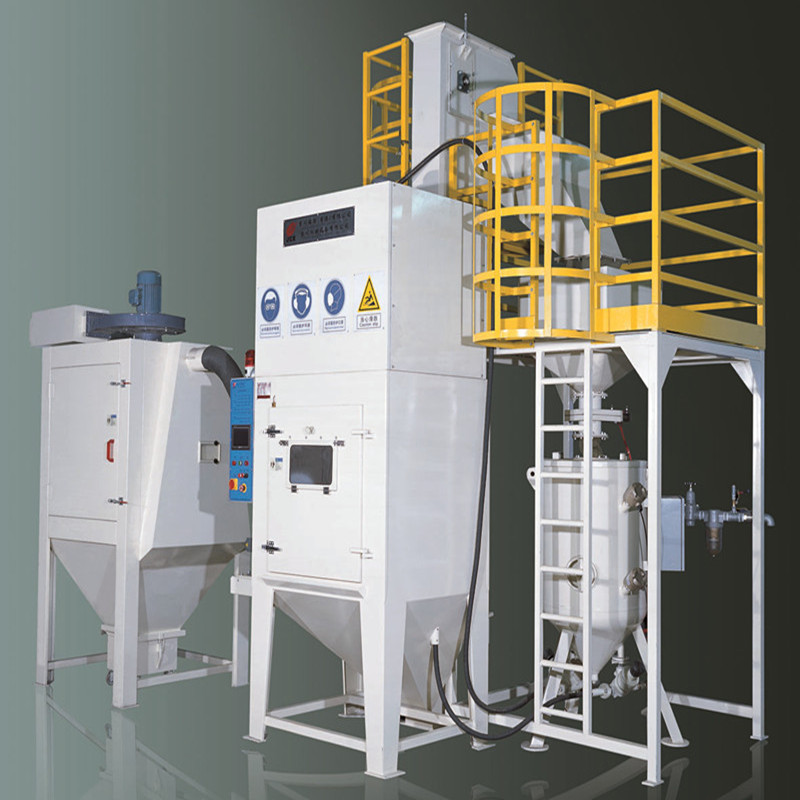

高铁轴承喷丸强化
高铁轴承喷丸强化

1.加工产品名称:轴承内、外套圈
2.工件规格:外径φ120-300mm,内孔φ100-250mm,高度100mm以内
3.磨料: 钝化钢丸(φ1.4mm)
4.产量:按工件实际生产要求定。

咨询热线:021-59517556 立即采购

一、买方工艺要求

1.加工产品名称:轴承内、外套圈

2.工件规格:外径φ120-300mm,内孔φ100-250mm,高度100mm以内

3.磨料: 钝化钢丸(φ1.4mm)

4.质量标准:强化层≥0.1mm,即距表面0.1mm处压应力≥600mpa

5.产量:按工件实际生产要求定。



二、买方需满足设备使用的环境及公用条件

1. 环境条件:环境气温5~40℃,相对湿度85%以内;

2. 公用条件:

电压:380v±10%,50hz±1%;

压缩空气气压≤0.8mpa,配减压阀可调;

设备电源中性线与保护线分开,接线型式必须符合中华人民共和国电力行业标准《交流电气装置的接地》(dl/t 621—1997)中tn—s低压系统接地型式要求;



三、设备的技术参数

序号

项    目

技 术 指 标

1

喷丸箱体尺寸(m)

1.5(l)*1.0(w)*2.1(h)

2

喷丸主机型号: jck-600-1r  1套

单舱喷丸罐直径

¢600mm

喷丸罐容积(总)

0.16m3

喷嘴数量

配1支

喷嘴直径

¢10mm

磨料装载量

钝化钢丸:约500kg

总耗气量

6m3/min

磨料种类及粒度使用范围

钝化钢丸1.4mm

3

表面清理等级

sa2.5(gb8923-88)

4

表面粗糙度

≤12.5um(或按工艺要求执行)

5

砂尘分离器

旋风分离 振动筛分

6

除尘系统

处理风量

10000m3/h

7

回砂风机

功率:7.5kw

8

转盘

转盘驱动

齿轮减速电机驱动旋转,转速可调

转台规格

厚度为20mm,载重≥50kg,转台表面覆胶防护

9

粉尘排放量

≤60mg/m3

10

机械手与喷嘴行程

垂直z=300mm, 水平y=400mm,定位精度≤±0.2mm,重复定位精度≤±0.1mm

11

总功率

约12kw
